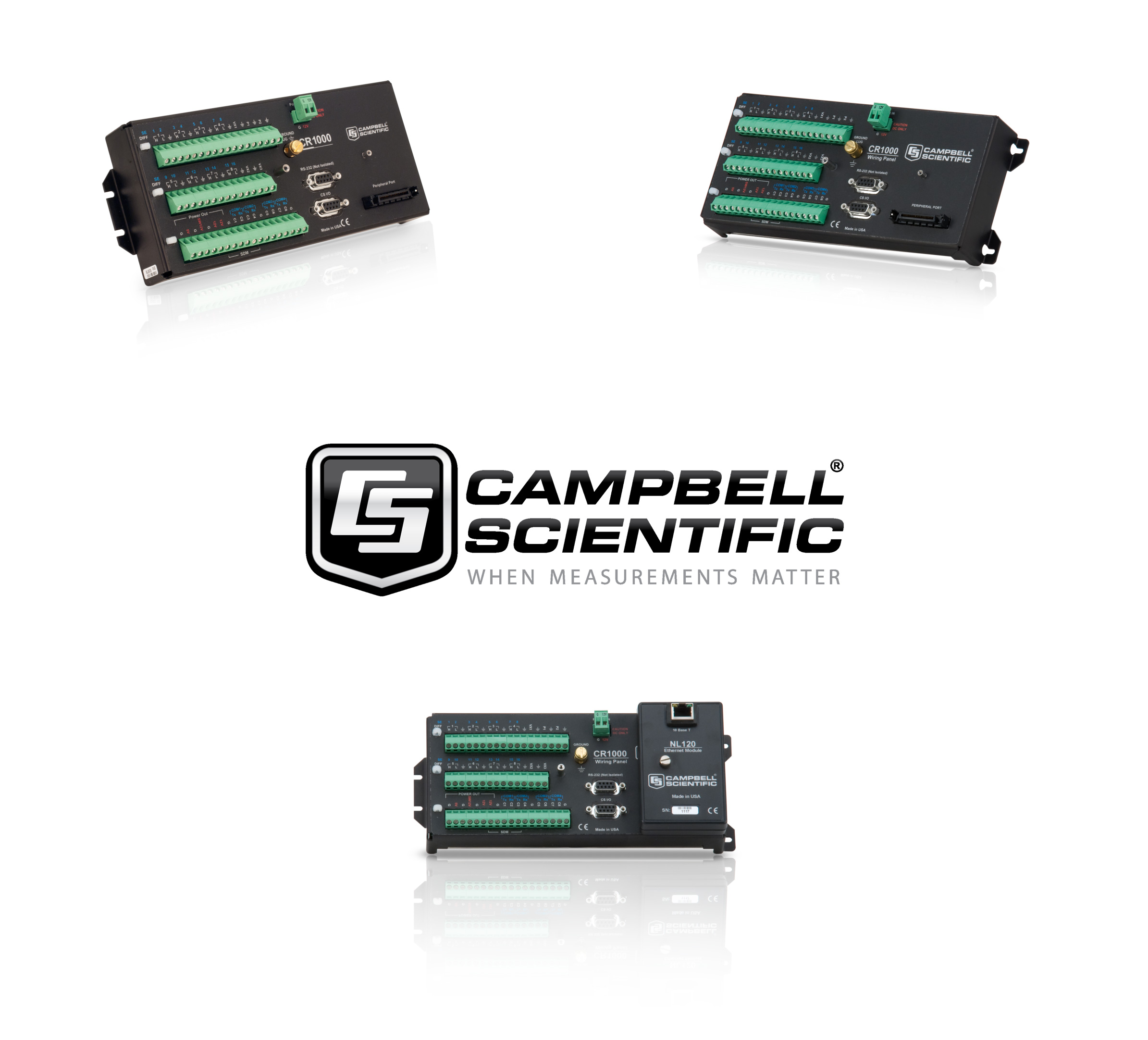

CR1000 Καταγραφικό Ελεγκτής 16 Αναλογικών Εισόδων

για αυτοματισμούς, έλεγχο, μέτρηση αισθητήρων (μετεωρολογικών, υδρολογικών, περιβαλλοντικών, βιομηχανικών)

CR1000 καταγραφικό ελεγκτής 16 AI & 8 DI/DO

Προϊόν: CR1000 καταγραφικό ελεγκτής 16 AI & 8 DI/DO

Περιγραφή: Το CR1000 έχει μια μονάδα μέτρησης και ελέγχου καθώς και τις απαραίτητες κλεμοσειρές συνδεσμολογίας. Η κατανάλωση ενέργειας και το περίβλημά του είναι βελτιστοποιημένα για εφαρμογές χωρίς επιτήρηση της λειτουργίας του. Συλλέγει και αποθηκεύει δεδομένα και μπορεί να ελέγχει περιφερειακό εξοπλισμό, λειτουργώντας έτσι ως ο εγκέφαλος αυτοματισμού του συστήματός σας. Διαθέτει: Μνήμη 4 ΜΒ (αποθηκεύει 2 εκατομμύρια μετρήσεις), 16 απλά ή 8 διαφορικά αναλογικά ΑΙ, 2 απαριθμητές παλμών, 8 ψηφιακά DI/DO, 3 αναλογικές εξόδους, 1 κανάλι εξόδου τάσης 12V, μέτρηση έξυπνων αισθητήρων (RS232, SDI-12), θύρα RS232 για σύνδεση με Η/Υ, πολλά πρωτόκολλα επικοινωνίας (PakBus, Modbus, κ.α.). Ακρίβεια αναλογικών μετρήσεων ±(0.06% + offset) για 0...40 °C. Χρόνος δειγματοληψίας 10ms έως 24h. Πολύ χαμηλή κατανάλωση (sleep: 1 mA). Internet ready (email, FTP, HTTP/web). Εύρος θερμοκρασίας λειτουργίας −25...+50 °C. Αμερικάνικης κατασκευής.

Κωδικός SKU: 01.038XXX

Κατασκευαστής: Campbell Scientific

Τιμή: Επικοινωνήστε μαζί μας

Το προϊόν δεν κατασκευάζεται πλέον (EOL)

Δείτε αντί αυτού τα παρακάτω προϊόντα ή λύσεις

CR1000X

CR310


Γενικά Χαρακτηριστικά

  • Μετράει αξιόπιστα αναλογικούς και ψηφιακούς αισθητήρες
  • Συνδέεται με έξυπνους αισθητήρες χρησιμοποιώντας RS-232 ή SDI-12
  • Διαθέτει ολοκληρωμένη προστασία έναντι υπερτάσεων και ESD
  • Μπορεί να συνδεθεί με φορητό πληκτρολόγιο που διαθέτει οθόνη (CR1000KD) ή με laptop για έλεγχο / προγραμματισμό στο πεδίο
  • Συμβατό με τα περιφερειακά επέκτασης καναλιών που σας επιτρέπουν να επεκτείνετε το σύστημά σας
  • Internet ready (email, FTP, HTTP/web) για επικοινωνία μέσω internet με δυνατότητα αποστολής μηνυμάτων email και συναγερμών (3)
  • Διαθέτει ενσωματωμένο θερμίστορ στη μονάδα επεξεργασίας για μέτρηση της θερμοκρασίας του καταγραφικού
  • Έχει πολύ χαμηλή κατανάλωση (sleep: 1 mA) που επιτρέπει σε μικρότερες μπαταρίες να τροφοδοτούν το σύστημα για μεγαλύτερο χρονικό διάστημα
  • Η χαμηλή κατανάλωση ενέργειας επιτρέπει στο CR1000 να λειτουργεί για μεγάλα χρονικά διαστήματα με μια μπαταρία επαναφορτιζόμενη από ένα ηλιακό πάνελ (με χρήση εξωτερικού φορτιστή), εξαλείφοντας την ανάγκη για πηγή εναλλασσόμενου ρεύματος
  • Ρυθμίζεται / προγραμματίζεται εύκολα μέσω λογισμικού υπολογιστή και την θύρα διασύνδεσης RS-232 ή την CS I/O
  • Διαθέτει πλούσιο σετ εντολών προγραμματισμού
  • Χωρητικότητα μνήμης flash ικανή να αποθηκεύσει 2 εκατομμύρια μετρήσεις με δυνατότητα επέκτασης
  • Επικοινωνήστε με το καταγραφικό από οπουδήποτε με τη χρήση modem κινητής τηλεφωνίας (GSM, GPRS, EDGE, 3G, 4G) ή δορυφορικού εξοπλισμού
  • Συμβατό με την cloud υπηρεσία mymeasurements.eu για αποστολή των δεδομένων και εμφάνισή τους μέσω του διαδικτύου (internet) (3)
  • Εγγύηση 3 ετών και δωρεάν τεχνική υποστήριξη

Τεχνικά Χαρακτηριστικά

  • ΤΥΠΟΣ ΚΑΤΑΓΡΑΦΙΚΟΥ: γενικής χρήσης
  • ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΙΤΟΥΡΓΙΑΣ: −25...+50 °C
  • ΑΝΑΛΟΓΙΚΕΣ ΕΙΣΟΔΟΙ: 16 απλές (SE1 έως SE16) ή 8 διαφορικές (DIFF 1H/1L έως 8H/8L)
  • ΑΠΑΡΙΘΜΗΤΕΣ ΠΑΛΜΩΝ: 2 (P1, P2)
  • ΨΗΦΙΑΚΕΣ I/O: 8 (C1 έως C8) ή 4 RS-232 (COM1 έως COM4) (1)
  • ΑΝΑΛΟΓΙΚΕΣ ΕΞΟΔΟΥΣ: 3 (VX1 έως VX3) προγραμματιζόμενες −2.5 έως +2.5 Vdc (2)
  • ΚΑΝΑΛΙΑ ΕΞΟΔΟΥ ΤΑΣΗΣ 12V: 1 (SW-12) μη ρυθμιζόμενο 12 Vdc
  • ΟΡΙΑ ΤΑΣΗΣ ΕΙΣΟΔΩΝ: ±5 Vdc
  • ΑΚΡΙΒΕΙΑ ΑΝΑΛΟΓΙΚΩΝ ΜΕΤΡΗΣΕΩΝ: ±(0.06% + offset) για 0...40 °C
  • ΧΡΟΝΟΣ ΔΕΙΓΜΑΤΟΛΗΨΙΑΣ: 100 ms έως 24 h
  • ADC: 13-bit
  • ΘΥΡΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ: CS I/O, RS-232, Parallel peripheral
  • ΑΚΡΙΒΕΙΑ ΡΟΛΟΓΙΟΥ ΠΡΑΓΜΑΤΙΚΟΥ ΧΡΟΝΟΥ: ±3 min το έτος
  • ΑΝΑΛΥΣΗ ΡΟΛΟΓΙΟΥ ΠΡΑΓΜΑΤΙΚΟΥ ΧΡΟΝΟΥ: 10 ms
  • INTERNET PROTOCOLS: Telnet, HTTP, FTP, HTML, SMTP, TLS, POP3, PPP (3)
  • ΠΡΩΤΟΚΟΛΛΑ ΕΠΙΚΟΙΝΩΝΙΑΣ: PakBus, Modbus, DNP3, SDI-12, SDM και άλλα
  • ΜΝΗΜΗ ΑΠΟΘΗΚΕΥΣΗΣ: 4 MB flash
  • ΜΝΗΜΗ CPU: 512 KB flash
  • ΜΝΗΜΗ OS: 2 MB flash
  • ΕΠΕΞΕΡΓΑΣΤΗΣ: Renesas H8S 2322 με χρονισμό στα 7.3 MHz
  • ΤΡΟΦΟΔΟΣΙΑ: 9.6 έως 16 Vdc
  • ΕΣΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ: Lithium 1200 mAh για εφεδρική τροφοδοσία του ρολογιού με 3 χρόνια ζωής χωρίς εξωτερική πηγή ενέργειας
  • ΒΑΡΟΣ: 1 Kg
  • ΔΙΑΣΤΑΣΕΙΣ: 23.9 x 10.2 x 6.1 cm

Το καταγραφικό και σύστημα ελέγχου CR1000 έχει εισόδους για την σύνδεση περισσότερων αισθητήρων από τις σειρές των καταγραφικών CR300 και CR800.

(1) τα ψηφιακά κανάλια C1, C3, C5 και C7 μπορούν να προγραμματισθούν σαν είσοδοι SDI-12.

(2) μπορούν να χρησιμοποιηθούν για την τροφοδοσία αισθητήρων με τάση ή για την διέγερση εξωτερικών αυτοματισμών.

(3) με την χρήση τών καρτών επέκτασης διασύνδεσης δικτύου Internet και IP (πχ NL201, NL121) ή και χρήση modem κινητής τηλεφωνίας για σύνδεση με internet.

Ανθεκτικό, επεκτάσιμο & αξιόπιστο για μετρήσεις και έλεγχο

   Καλέστε στο 2104838270 για πληροφορίες

Εφαρμογές

Το CR1000 καταγραφικό ελεγκτής 16 AI & 8 DI/DO μπορεί να χρησιμοποιηθεί ενδεικτικά στις παρακάτω εφαρμογές:

  • Σε αυτοματισμούς για τη λήψη / εκτέλεση αποφάσεων, επί τόπου ή εξ αποστάσεως
  • Σε εφαρμογές που απαιτούν μακροχρόνια, απομακρυσμένη παρακολούθηση και έλεγχο
  • Για τον έλεγχο και την M2M επικοινωνία με άλλες συσκευές
  • Για τη μέτρηση και καταγραφή από υδρολογικούς, μετεωρολογικούς, περιβαλλοντικούς και βιομηχανικούς αισθητήρες
