Αυτό το οικονομικό σε τιμή Standard Platinum Resistance Thermometer (SPRT), Μοντέλο 909, είναι η δύναμη των εργαστηρίων βαθμονόμησης σε όλο τον κόσμο. Κατά τη διάρκεια του 2007 η Isotech εξέτασε τη γκάμα των SPRT της και τώρα διαθέτει νέα μοντέλα στην οικογένεια 909, τα 909L και 909H. Το ευρύ φάσμα θερμοκρασιών και η οικονομική τιμή καθιστούν αυτό το θερμόμετρο ιδανικό για δευτερεύον εργαστήριο. Για μικρότερες αβεβαιότητες που ταιριάζουν στο Πρωτεύον Εργαστήριο, ανατρέξτε στο Μοντέλο 670 SPRT.

Το στοιχείο αντίστασης είναι από καθαρή πλατίνα, περιελιγμένο και τοποθετημένο σε κατασκευή χωρίς καταπόνηση. Το πρώτο είναι από καθαρό υλικό αλουμίνας και όλα τα εξαρτήματα έχουν προ-παλαιωθεί για να εξαλειφθεί η μόλυνση και η καταπόνηση. Όλοι οι σύνδεσμοι συγκολλούνται για να ελαχιστοποιούνται οι αλλαγές αντίστασης. Τα καλώδια των ακροδεκτών καταλήγουν σε μια λαβή όπου συνδέονται με ένα καλώδιο χαμηλής απώλειας, μήκους 2m και καλύπτονται με θωράκιση.

Το 909Q έχει θήκη χαλαζία ενώ τα 909L και 909H έχουν μεταλλική θήκη. Ενώ τα θερμόμετρα με μεταλλική θήκη φαίνονται πιο στιβαρά από τα μοντέλα από γυαλί χαλαζία, θα πρέπει να σημειωθεί ότι ΟΛΟΙ οι SPRT είναι εύθραυστες συσκευές και πρέπει να χρησιμοποιούνται με προσοχή.

Διατίθενται τρία μήκη θερμομέτρων, με τυπικό μήκος 480 mm, με επιπλέον μήκος 550 mm ή με μέγιστο μήκος 600 mm.

Τα θερμόμετρα από γυαλί χαλαζία έχουν το πλεονέκτημα ότι τα εσωτερικά εξαρτήματα είναι ορατά και μπορούν να επιθεωρηθούν και συνεχίζουν να είναι τα προτεινόμενα μοντέλα μας. Τα μοντέλα χαμηλής θερμοκρασίας έχουν εξαιρετικά χαρακτηριστικά βύθισης και σημαντική εξοικονόμηση κόστους σε σύγκριση με τα μοντέλα υψηλότερης θερμοκρασίας.

Το μοντέλο 909 παρέχεται με πιστοποιητικό βαθμονόμησης που δίνει RTPW και Wga. Εναλλακτικά, μπορεί να διατεθεί με ένα πλήρες πιστοποιητικό βαθμονόμησης UKAS. Για μεταφορά και αποθήκευση, το Μοντέλο 909 παρέχεται στη δική του ελκυστική θήκη μεταφοράς.

Η σειρά ισοθερμικών προτύπων θερμοζευγών είναι το αποτέλεσμα πολλών ετών ανάπτυξης. Τα πρότυπα τύπου R και S θα καλύπτουν την περιοχή από 0 °C έως 1600 °C.

Το συγκρότημα μέτρησης περιλαμβάνει ένα αεροστεγές περίβλημα 99,7% ανακρυσταλλωμένης αλουμίνας 7 mm x 300 mm ή 600 mm, στο εσωτερικό του οποίου υπάρχει ένας σωλήνας διπλής οπής διαμέτρου 2,5 mm που συγκρατεί το θερμοζεύγος.

Το εσωτερικό συγκρότημα 2,5 mm είναι αφαιρούμενο, καθώς ορισμένα εργαστήρια βαθμονόμησης δέχονται μόνο θερμοζεύγη με λεπτή διάμετρο και ορισμένες εφαρμογές απαιτούν σωλήνωση λεπτής διαμέτρου.

Το καλυμμένο καλώδιο του θερμοζεύγους ευγενούς μετάλλου συνδέει το περίβλημα μέτρησης με το περίβλημα αναφοράς, το οποίο είναι ένα περίβλημα από ανοξείδωτο χάλυβα 4,5 mm x 250 mm κατάλληλο για αναφορά σε σύστημα αναφοράς 0 °C. Δύο θερμοηλεκτρικά ελεύθερα καλώδια χαλκού πολλαπλών κλώνων (με επίστρωση τεφλόν) συνδέουν το θερμοζεύγος με τη συσκευή μέτρησης τάσης.

Η βαθμονόμηση ακριβείας των θερμομέτρων απαιτεί τη χρήση λουτρών βαθμονόμησης με ανάδευση υγρού. Τα μοντέλα Hydra θέτουν νέα πρότυπα όσον αφορά την αναλογία τιμής προς απόδοση. Τώρα οι μηχανικοί βαθμονόμησης και οι μετρολόγοι μπορούν να επιλέξουν από μια σειρά λουτρών που προσφέρουν καλό βάθος βύθισης, παράλληλη δράση σωλήνων (parallel tube action), δίνοντας την καλύτερη ομοιομορφία και τις μικρότερες αβεβαιότητες βαθμονόμησης και μεγάλα εύρη θερμοκρασιών.

Η σειρά Hydra προσφέρει αυτές τις δυνατότητες σε τέτοιες τιμές, ώστε να μην προτιμήσετε λόγω κόστους ένα λουτρό με ρηχή βύθιση ή απλή ανάδευση όταν αυτά τα λουτρά της Isotech παρέχουν καλό βάθος βύθισης και καλή ομοιομορφία θερμοκρασίας μαζί με όλα τα άλλα πλεονεκτήματα που προσφέρουν τα λουτρά Isotech.

Το βάθος βύθισης των 300 mm επιτρέπει την ικανοποίηση των απαιτήσεων του «Supplementary Information to the ITS-90». Αυτή η δημοσίευση από το BIPM συνιστά βάθη βύθισης 15 έως 20 cm από −50 °C έως 50 °C και από 20 έως 27 cm στους 200 °C. Πολλά λουτρά σε αυτό το εύρος τιμών απλά δεν είναι αρκετά βαθιά για να ικανοποιήσουν αυτήν την απαίτηση. Αντί να ανακατεύει απλώς μια τετράγωνη δεξαμενή υγρού, το Hydra χρησιμοποιεί παράλληλη δράση σωλήνα (parallel tube action) για πολύ ανώτερη ομοιομορφία θερμοκρασίας.

Τα λουτρά βαθμονόμησης Orion προσφέρουν βαθύτερους όγκους βαθμονόμησης από τη σειρά Isotech Hydra με σταθερότητα θερμοκρασίας παγκόσμιας κλάσης. Υπάρχει ένα μοντέλο υψηλής θερμοκρασίας (30 °C έως 300 °C) και ένα μοντέλο με ενσωματωμένη ψύξη (−40 °C έως 125 °C).

Αυτά τα βαθιά αναδευόμενα λουτρά υγρών είναι κατάλληλα για τη βαθμονόμηση χαμηλής αβεβαιότητας μεγάλου μήκους θερμομέτρων, συμπεριλαμβανομένων των τύπου υγρού σε γυαλί και SPRTS εκτεταμένου μήκους.

Η μονάδα Orion έχει επαρκές βάθος, 470 mm (18,5"), για να φιλοξενήσει τα μεγαλύτερα Water Triple Point Cells της Isotech παρέχοντας ένα οικονομικό σύστημα βαθμονόμησης sub mK. Υπάρχουν αξεσουάρ για τη συγκράτηση των κυψελλών σταθερού σημείου ITS-90 υδραργύρου, νερού, γάλλιου και ινδίου.

Τα λουτρά της Isotech σχεδιάζονταν πάντα για βαθμονόμηση θερμομέτρων, θέτοντας πρότυπα για το βάθος βύθισης έναντι του κόστους πλήρωσης υγρών. Καθώς το Orion απαιτεί μόλις 8,5 λίτρα υγρού, προσφέρει σημαντική εξοικονόμηση κόστους, τόσο του αρχικού όσο και του τρέχοντος λειτουργικού κόστους, σε σύγκριση με άλλα λουτρά μεγαλύτερου όγκου.

Κατά τη λειτουργία, η στάθμη του υγρού είναι έως 10 mm από το επάνω καπάκι, επιτρέποντας τη βαθμονόμηση του υγρού σε γυάλινα θερμόμετρα χωρίς την ανάγκη περίπλοκων εξαρτημάτων. Εκτός από τη χρήση μονόφθαλμου (monocular) για να διευκολύνει την ανάγνωση, το λογισμικό αυτόματης βαθμονόμησης I-Cal Easy μπορεί να καταγράψει εικόνες με ψηφιακές κάμερες web χαμηλού κόστους.

Η σειρά Isotech Orion παρέχει πολλά χαρακτηριστικά που χρειάζονται τα εργαστήρια βαθμονόμησης αλλά τα οποία άλλοι κατασκευαστές συχνά δεν μπορούν να προσφέρουν.

Όταν η Isotech μελέτησε τη βαθμονόμηση σύγκρισης χαμηλών θερμοκρασιών, έπρεπε να λάβει υπόψη ζητήματα Υγείας και Ασφάλειας, τόσο των υγρών που χρησιμοποιούνται στους συμπιεστές για τη δημιουργία χαμηλών θερμοκρασιών όσο και των υγρών που χρησιμοποιούνται στον ίδιο τον όγκο βαθμονόμησης. Το κόστος των ψυκτών αυξάνεται σημαντικά για πολύ χαμηλές θερμοκρασίες. Έτσι κατέληξε στο συμπέρασμα ότι η χρήση ψυκτών για πολύ χαμηλές θερμοκρασίες ήταν ακριβή, ανασφαλής και αναξιόπιστη.

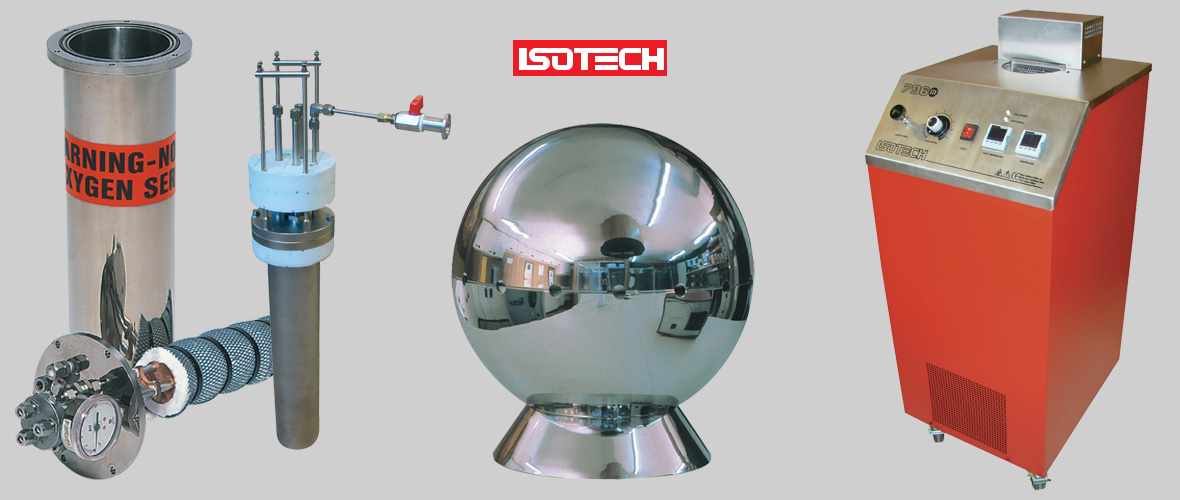

Η λύση της Isotech είναι ένας απλός σχεδιασμός θερμαινόμενου μεταλλικού μπλοκ που χρησιμοποιεί ένα ενιαίο, ασφαλές υγρό για το περιβάλλον, το υγρό άζωτο. Έτσι ο Cryostat 459 για τη βαθμονόμηση θερμομέτρων σε εύρος −80 °C έως −180 °C, απαιτεί τη χρήση υγρού αζώτου.

Μια συσκευή βυθισμένη σε υγρό άζωτο θα ψυχθεί περίπου στους −195 °C. Ο σχεδιασμός της Isotech, χρησιμοποιώντας ελεγκτή και θερμαντήρα, επιτρέπει στον κρυοστάτη να ρυθμιστεί σε οποιαδήποτε θερμοκρασία πάνω από τη θερμοκρασία υγρού αζώτου.

Το Cryostat αποτελείται από ένα μονωμένο επεξεργασμένο χάλκινο μπλοκ εξισορρόπησης μέσα σε έναν σωλήνα διαμέτρου 80 mm μήκους 480 mm, που συνδέεται μέσω μιας φλάντζας σε ένα καπάκι που παρέχει πρόσβαση για τρία θερμόμετρα, μια θύρα κενού και έναν σύνδεσμο Lemo για τον αισθητήρα θερμοκρασίας και τον θερμαντήρα. Ένα καλώδιο περνά σε έναν ελεγκτή που ρυθμίζει τη θερμοκρασία. Μια υποδοχή RS422 επιτρέπει την αυτοματοποίηση της βαθμονόμησης χρησιμοποιώντας ένα από τα προγράμματα λογισμικού του.

Ο σφαιρικός φούρνος Saturn περιλαμβάνει έναν αριθμό ομόκεντρων κελυφών. Το εξωτερικό κέλυφος από περιστρεφόμενο μέταλλο είναι για συγκράτηση και στήριξη. Μέσα σε αυτό υπάρχει ένα στρώμα από κεραμική ίνα. Μέσα στην ίνα υπάρχει ένας κεραμικός σφαιρικός μανδύας που περιέχει τις περιελίξεις του θερμαντήρα. Στο κέντρο του φούρνου υπάρχει μια συμπαγής χυτή κεραμική σφαίρα με 8 ή 16 σωλήνες, που θα χρησιμοποιηθεί για τα θερμοζεύγη που απαιτούν βαθμονόμηση.

Ο φούρνος βαθμονόμησης της Isotech είναι επαναστατικός από πολλές απόψεις. Είναι σφαιρικός και ο σχεδιασμός του εξασφαλίζει μια κεντρική ζώνη σταθερής θερμοκρασίας. Τα θερμοζεύγη εισάγονται γύρω από την περιφέρεια του φούρνου. Όταν εισαχθούν πλήρως, οι επιφάνειες επαφής (junctions) της μέτρησης βρίσκονται σε απόσταση λίγων χιλιοστών η μία από την άλλη στο κέντρο της σφαίρας.

Μέχρι και 15 θερμοζεύγη μπορούν να βαθμονομηθούν ταυτόχρονα. Η ακρίβεια είναι μεταξύ ±0,25 °C και ±0,1 °C στους 1000 °C.
